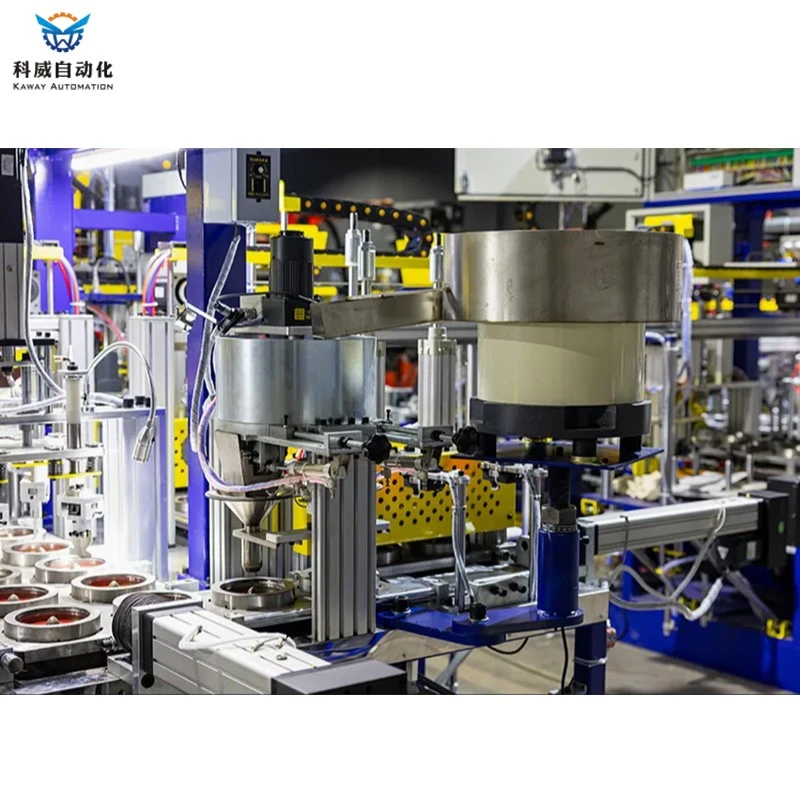

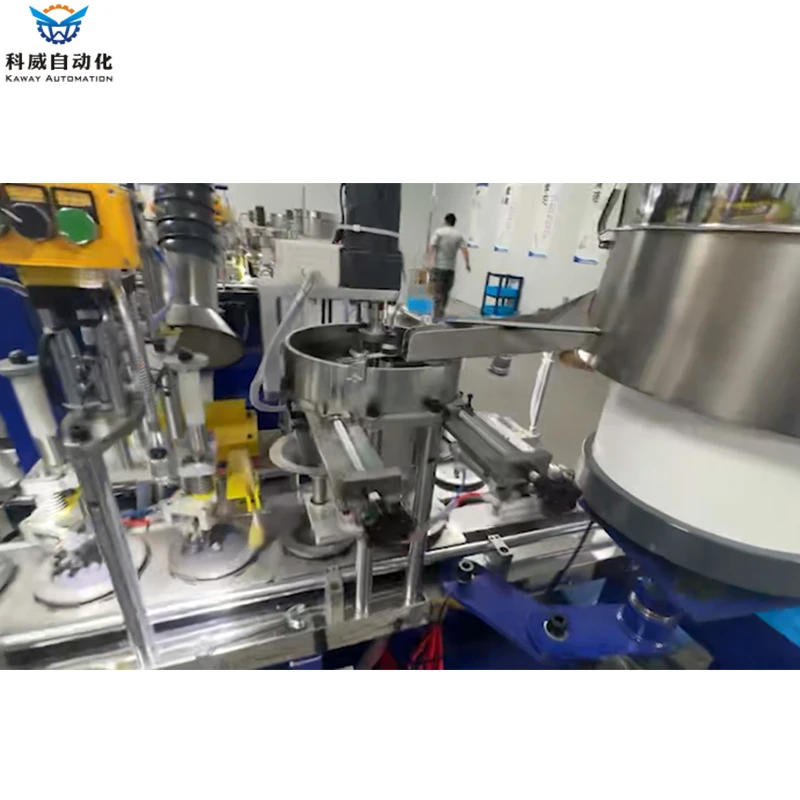

107-125 tipo vertikalios dvigubo slėgio dervos šlifavimo rato formavimo staklės
107-125 tipo vertikalios dvigubo-slėgio dervos šlifavimo diskų formavimo staklės yra profesionali didelio-tikslios liejimo įranga, nepriklausomai sukurta masinei mažų-dydžių dervos šlifavimo diskų gamybai. Ši mašina, specialiai sukurta 107–125 mm miniatiūriniams ir mažiems abrazyviniams įrankiams, turi optimizuotą vertikalią integruotą struktūrą ir brandžią dvigubo slėgio subalansuoto liejimo technologiją.
Jis veiksmingai pašalina bendrus tradicinės horizontalios vieno slėgio įrangos trūkumus, pvz., mažą liejimo tankį, netolygų medžiagų užpildymą, lengvą rato deformaciją ir mažą našumą. Su integruotu automatiniu padavimu, kelių-pakopų išmetimu, pastovaus-slėgio formavimu ir išmaniosiomis iškrovimo funkcijomis, įranga užtikrina visišką-automatinę ciklinę gamybą. Tai ideali pagrindinė įranga, skirta standartizuotai, didelio -efektyvumo ir nebrangių-mažų dervos pjovimo diskų ir šlifavimo diskų gamybai pasauliniams abrazyvinių medžiagų gamintojams.
Skirtingai nuo įprastų horizontalaus formavimo mašinų, mūsų vertikalios konstrukcijos konstrukcija pasižymi mažesne grindų erdve, stabilesniu veikimu ir patogesniu pelėsių keitimu bei priežiūra. Viršutinė ir apatinė dvigubo-slėgio sinchroninio liejimo sistema užtikrina vienodą vidinį mažų-šlifavimo diskų ruošinių tankį, be oro skylių, nesisluoksniavimo ir deformacijų.
Ši mašina, pritaikyta pagrindinių mažų abrazyvinių įrankių specifikacijoms pasaulinėje rinkoje, palaiko standartizuotą serijinę gamybą ir atitinka aukštus{0}}apdirbimo, metalo pjovimo ir tikslaus poliravimo pramonės gamybos kokybės reikalavimus.
1. Hidraulinė mašina 200T -500TFuoshan
2. Oro cilindras, oro vožtuvas AirTac
3. PLC - Xinjie
4. Kontaktorius - Schneider
5. Relė - „Omron“.
6. Dažnio konvertavimo patefonas -- (Dažnio keitiklis - Delta)
7. Vertikalus stūmimo elektrinis cilindras -- 2 vienetų (Pneulead)
8. Formos dangtelio tvarkymas ir gabalų paėmimas (variklis naudoja žingsninį variklį, o gabalų ėmimas – vakuuminį siurbtuką)
9. Vaškavimas (apatinės formos variklio sukamasis vaškavimas, formos dangtelio valcavimo vaškavimas)
10. -- 1 rinkinys (servo variklis - Sinjie)
11. Tinklo uždėjimo -- 2 rinkiniai (tinklo audinys paimamas ir lipnia juosta įdedamas į formos ertmę)
12. Maitinimo -- 1 rinkinys (pastovios apimties maitinimas)
13. Skylės žiedo prekės ženklo -- 1 rinkinys (prekės ženklas sugeria vakuuminį siurblį, skylės žiedas naudoja konvejerio juostą, kad būtų perduodamas, o stiprus magnetinis paima ir įdeda formos ertmę)
14. Žingsninis variklis - Mige
15. Su formelių rinkiniu
16. Svoris: 4,5T
17. Pakuotės ir siuntimo dydis:
Priegloba (LWH): 4600MMX1500MMX2500MM
Kuro bakas (LWH): 1500MMX950MMX1200MM
Priedų dėžutė (LWH): 1200MMX1200MMX1100MM
18. Mes galime suteikti stotį nuo 36-58 .
Kokybiška prekės ženklo paslauga
Techninės specifikacijos
| Pjovimo disko dydis | |
| Pjovimo disko storis | 1-3 mm |
| Abrazyvinis grūdelių sluoksnis | 1 |
| Mašinos tipas | visiškai automatinis / linijinis tipas |
| Darbo stoties kiekis / formų kiekis | 26 Dviguba formos ertmė |
| Operatorius | 1 |
| svorio | 9T |
| Pagrindinio įrenginio dydis (numatomas) | 5832*1800*2550 mm |
| Spaudimo jėga | 200T |
| 2 diskų gamyba (darbo greitis) | 7s |
| Galia | 25 kW |
| Suspausto oro tūris | 1,2 m3/min (slėgis: 0,8 MPa) |
| Hidraulinis aušinimo vandens srautas | 0,8m3/min |
| Pagrindinis presas | hidraulinis |
| Iškrovimo režimas | hidraulinis |
| Vaškavimo būdas | Automatinis (pradinis tepimas ranka) |
| Presavimo plokštė juda | √ |
| Atraminės plokštės atstatymas | √ |
| Abrazyvinis grūdų šėrimas (pagal svorį) | Automatinis ×2 (viena nepriklausoma grūdų padavimo sistema kiekvienam diskui; norint pagaminti 2 diskus vienu metu, du tiekimo sistemos rinkiniai) (Paprastai pagal tūrį) |
| Svorio šėrimo tikslumas | 20-100g, +/- 1g; 100-500g, +/- 2g |
| Maitinimas tinkle | Automatinė × 2 Dviguba formos ertmė |
| Etikečių maitinimas | Automatinė ×1 Dviguba formos ertmė |
| Metalinis žiedinis maitinimas | Automatinė ×1 Dviguba formos ertmė |
| Disko iškrovimas | Automatinė ×1 Dviguba formos ertmė |
| apversti | × |
| Spalva | Pilka |
| Saugumas | apsauginis tinklas reikalingoms dalims |
| Hidraulinė sistema | Visa sistema, įskaitant siurblį, filtrą ir žarną |
| PU formos medžiaga | Guolių plienas; formos įdėklo medžiaga yra poliuretanas. |
| Formos dydis (skersmuo) įskaičiuotas į mašinos kainą (T41) | tik 125 mm |
